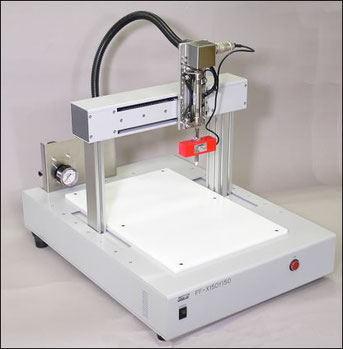

TF-X150Y150ZAWL エアーシリンダ型 耐久試験機
Ｘ・Ｙ座標を任意に指定し、試験できます
ノートパソコン１台で耐久試験が出来ます。
携帯電話や情報端末のキー耐久装置で、Ｘ・Ｙ任意の場所のキーを押せます。
特長
1)移動部にボールネジを使用しているため耐久性が高い。
2)携帯電話のキー位置情報はファイル化されているので機種ファイルを選択することで実行出来ます。
3)押込み荷重は、エアー圧力により設定します。
4)制御は、パソコンからのＵＳＢで行うので、どんな場所でも駆動出来ます。
5)耐久シナリオは、キーと押込み時間を自由に設定できます。
装置仕様
| 動作範囲 | Ｘ＝150 Ｙ＝150 Ｚ＝30 （ｍｍ） |
| 最大速度 |
Ｘ・Ｙ＝80（ｍｍ／ｓｅｃ） ※ただし80ｍｍ移動時の速度 Ｚ＝スピコンで任意設定 |
| 位置決め精度 | Ｘ・Ｙ＝0.5 ｍｍ |
| 駆動方式 | Ｘ・Ｙ共ステッピングモータ（オープンループ） ・Ｘ＝エアーシリンダ |
| 駆動機構 | Ｘ・Ｙ共移動は、転造ボールネジガイドはリニアーベアリング使用。 |
| ティーチングの方式 | パソコン画面上でのマニュアル操作画面から可能 |
| 耐久規格 |
エアー部品関係は、500万回です。 （エアーシリンダ・バルブ・メータ・レギュレータ） |
ソフト仕様
自動検査ソフト
・ＡＦ－Ｅｄｉｔ ：ティーチングソフト（標準添付)
オプション
荷重確認機能 ：ロードセルで押込み荷重の確認が出来ます。
PEAK値が、LOAD LIMIT より小さい場合、次のサイクルを行わず実行を終了します。
各サイクル毎に、PEAK値を表示します。
写真左：ティーチング・実行画面 写真右：監視荷重設定画面
※仕様・寸法は予告なく変更する場合があります。
