HB-200 バーコード認識検査・写真撮影検査に最適な「撮像治具」
概要
自動写真送り装置―ターゲットが左右に動きます―
本装置は、写真やバーコードを左右に一定速度で繰り返し動かす装置です。
用途としまして、携帯電話・ＰＨＳ・デジタルカメラ等の撮影機能の試験やバーコードの認識試験に使用する為の装置で、本装置の移動部にバーコードや写真を貼り付け、取り込み認識の試験を行なう装置です。
特長
一定速度で被写体を左右に動かしますので、安定した繰り返し試験が出来ます。
装置仕様
1)左右移動距離 ・センター間で200ｍｍ
2)移動速度 ・20～100ｍｍ／秒±5％以内 ※但し、スロースターがかかるため、中央部の速度
3)移動機構 ・台形ネジ
4)モータ ・ブラシレスＡＣモータ 20Ｗ
5)移動速度調整 ・ボリューム
6)被写体スペース ・縦＝120ｍｍ 横＝120ｍｍ
7)被写体ベース材質 ・ベーク板
8)スライド機構部寿命 ・移動距離 200Ｋｍ
9)電源 ・ＡＣ100Ｖ 70Ｗ

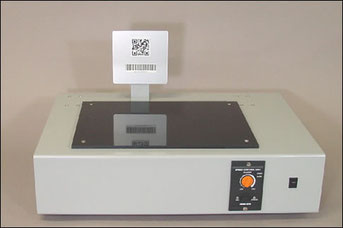

外観図
オプション仕様
1)トリーガ機能 ：被写体がセンター通過時にパルス信号を出力します。
2)回転速度表示器 ：モータ回転速度を表示します。
※仕様・寸法は予告なく変更する場合があります。
