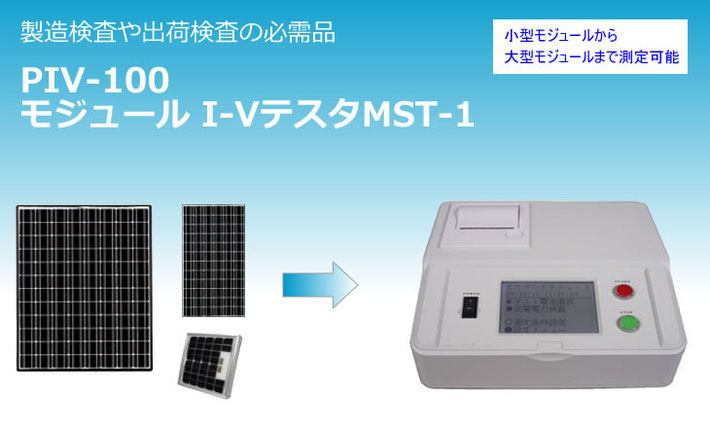

PIV-100 モジュール I-Vテスタ

太陽電池モジュール製造工場の出荷検査や受け入れ検査や保守点検などで発電容量検査を短時間で行えます。

シリコン太陽電池のＩ－Ｖカーブトレースが出来る、小型・高容量のカーブトレーサです。

小さなケースに機能を凝縮し大型液晶表示器でカーブを見ながら、タッチパネルと操作キーでワンタッチ操作が出来ます。

計測結果は大型ＬＣＤ画面に、Ｉ－Ｖカーブが瞬時に表示され、性能判定が行えます。

内部に電圧・電流切換えレンジを内蔵しているので、大型から小型モジュールの検査が可能です。

測定結果は、内部のメモリに１００件のデータ記録が出来ます。ＰＣとＵＳＢで接続する事で、測定結果をＰＣに吸い上げＩ－Ｖカーブ表示が可能です。

1) 短時間で太陽電池モジュールのＩ－Ｖ特性が測定出来ます。

2) モジュールに合わせ最大電圧100Ｖと200Ｖの2機種が有ります。
3) 本体にプリンタを内蔵しているので、測定結果を即時にプリント出来ます。
4) １回の測定で下記のデータの測定と判定が出来ます。

◆短絡電流＝Ｉｓｃ　 ◆最大出力＝Ｐｍ　◆解放電圧＝Ｖｏｃ　 ◆変換効率＝ｎ

5) 測定判定結果は、４段階のランク付けが可能です。(補正測定の場合のみ可能です)

6) 検査規格や、条件設定のすべてが、大型表示器を見ながら画面をタッチし

すべて操作出来るため熟練を要しません。

7) 測定結果は、内部メモリに100件のデータ記録が出来ます。

8) 測定結果は、ＵＳＢ経由でパソコンにダウンロードしcsvファイルで管理出来ます。

電圧測定有効範囲	4Ｖ～100Ｖ表示分解能：０．１Ｖ
電圧測定精度	±2％Ｆ/Ｓ以内（校正信号入力時）
電圧測定レンジ	100Ｖ・50Ｖ・20Ｖ
電流測定有効範囲	0.1Ａ～10Ａ表示分解能：0.01Ａ
電流測定精度	±2％Ｆ/Ｓ以内（校正信号入力時）
電流測定レンジ	10Ａ・2Ａ
電力測定範囲	最大1000Ｗ表示分解能：0.1Ｗ
使用温湿度範囲	・温度　0～＋40℃ ・湿度　30～85％ＲＨ（結露なきこと）
表示器	ＬＣＤグラフィック表示器（タッチパネル）
負荷方式	電子負荷方式
表示方式	Ｉ－Ｖカーブ表示（電圧に対する電流を計測）
補正機能	有り／無し（選択可能モード選択で設定） ※温度補正係数を設定し補正を行います。（日射量と温度で1000Ｗ／㎡・25℃に換算）
掃引時間（測定時間）	約2秒
測定ポイント数	120点
日射量・温度測定	数値設定または外付け日射計・温度計（別売品）
データメモリ数	100データ
電源	ＤＣ12Ｖ
筐体寸法（ｍｍ）	Ｗ＝280ｍｍ　Ｄ＝280ｍｍ　Ｈ＝110ｍｍ
質量	約4ｋｇ
付属品	・測定プローブ（ワニ口）・太陽電池データ管理ソフトウェア（ＳＤＴ－100）・ＡＣアダプタ（ＡＣ100Ｖ　50ＶＡ以内）・ＵＳＢケーブル（2ｍ）
