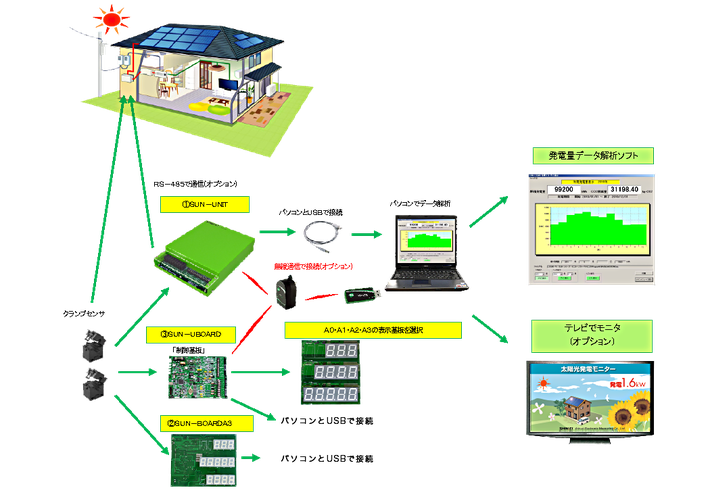

SUN-UNIT・SUN-BOARD 発電量モニターユニット

発電量変換記録装置及び変換ボード販売

◆どこの太陽電池メーカーでも接続OK、アナログ接続
◆データロガー機能で年間発電量チェックソフト付き
◆パソコンと家庭用テレビで見れる

SUN-UNIT ・ケース入り変換記録装置(表示無し)
本体サイズ:w=196 D=251 H=50
SUN-BOARD3 ・A3サイズの表示器一体化ボード
表示文字高さ=38mm
ボードサイズ:W=320 H=260
SUN-UBOARD ・表示器分離型の制御基盤単体

表示基盤のタイプ

制御基板に表示器をセットする場合は、表示基板部を下記より選択
・A0:表示基板文字高さ=100mm
・A1:表示基板文字高さ=80mm
・A2表示基板文字高さ=60mm
・A3:表示基板文字高さ=38mm

共通仕様

アナログセンサ ACクランプセンサを使用
測定入力信号仕様 AC=2系統50A 2個(標準添付)
接続種別 AC=単相100V 2/3線式
データロガー機能 1年間の発電量(月・日単位)で記録
PC接続I/F ・USB 2.0
・無線通信(オプション)
使用温湿度範囲 ・温度 0~+40℃
・湿度 30~85%RH(結露なきこと)
電源・付属品 ・ACアダプタ DC12V

オプション

1.無線通信
2.RS-485通信
3.テレビモニタソフト

※仕様は予告なく変更する場合があります。

SUN-UNIT・SUN-BOARD 発電量モニターユニット資料
sun-unit_and_sun_board.pdf
PDFファイル 2.6 MB
