SUN-W1000・W800・W600 防水型太陽光発電モニタろうシリーズ
防水型太陽光発電モニタリング装置（サイズは、Ｌ・Ｍ・Ｓの3種類をラインナップ）
◆どこの太陽電池メーカーでも接続ＯＫ、アナログ＆ ＲＳ－485接続
◆データロガー機能で年間発電量チェックソフト付き
◆取り付け方式で選べる2つのタイプ（壁掛け・自立型）

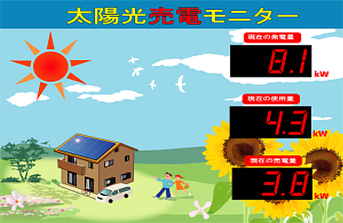

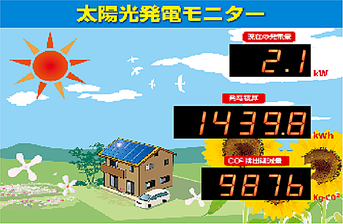

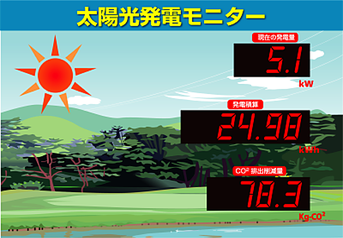

ご希望のデザインでお作りいたします
サイズと用途で選べる３サイズ（横幅1000mm・800mm・600mm）
※特注も対応いたします。
SUN-W1000
寸法 W=1000 H=800 D=120
SUN-W800
寸法 W=800 H=600 D=120
SUN-W600
寸法W=600 H=500 D=120
表示仕様
| ＬＥＤ色 | 色＝赤（砲弾型LED発光タイプ） |
| 文字高 |
・ＳＵＮ－Ｗ1000＝100ｍｍ ・ＳＵＮ－Ｗ800＝60ｍｍ ・ＳＵＮ－Ｗ600＝60ｍｍ |
| 表示内容 |
・現 在 発 電 量＝3桁 ・発 電 積 算 量＝5桁 ・Ｃｏ２排出削減量＝4桁 |
共通仕様
| 本体入力信号 |
・クランプセンサ1～2系統 ・ＡＣ１００V電源 |
| パワコン通信 | ＲＳ－485（オプション） |
| 接続種別 | ＡＣ100Ｖ 単相 2／3線式 |
| データロガー機能 | 1年間の発電量（月・日単位）で本体のメモリーに記録 |
| ＰＣ接続 Ｉ／Ｆ | ＵＳＢ 2.0（本体の前面の扉を開けて接続） |
| 発電積算量リセット |
外部端子3秒以上連続短絡（前面扉を開けて接続） 1日の発電量は自動的に夜中にリセットされます。 |
| 使用温湿度範囲 |
・温度 0～＋50℃ ・湿度 30～85％ＲＨ（結露なきこと） |
| 電源・付属品 |
・ＡＣアダプタ ＤＣ24Ｖ ・交流電流クランプセンサ 1個 |
| 構造 |
・ステンレスケースにシルバーメタリック塗装 ・表面はアクリルで、前面が扉で開閉します。 |
| 防水仕様 | ・IP54カテゴリー2 |
| 設置場所 |
・出来る限り直射日光をさけてください ・暴風雨にさらされる場所は避けてください （環境については御相談下さい） |

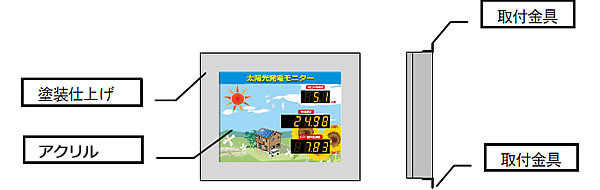

壁掛け型の構造

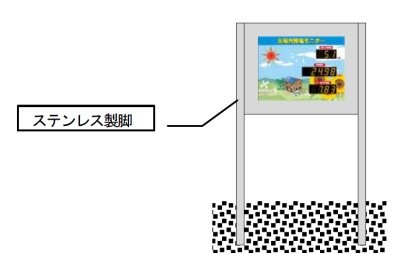

自立型の足構造
※足部は、ステンレス製の角パイプを添付
全体構成図
※仕様は予告なく変更する場合があります。
