SUN-A4,A3,A2,A1 LED表示型発電量モニター

◆どこの太陽電池メーカーでも接続OK、アナログ&RS-485接続
◆データロガー機能で年間発電量チェックソフト付き
◆取り付け方式で選べる3つのタイプ(壁掛け・埋め込み・自立型)

ご希望のデザインでお作りいたします

サイズと用途で選べる5サイズ+防水タイプ

「A0・A1・A2・A3・A4」

上記の5サイズからお選びいただけます。

表示仕様

LED ・色=赤(面発光タイプ)
・文字高
A0=100mm :A1=80mm
A2=60mm :A3・A4=38mm
表示内容

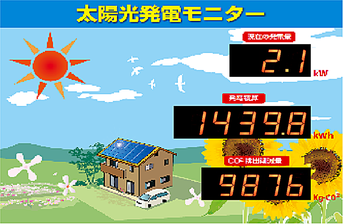

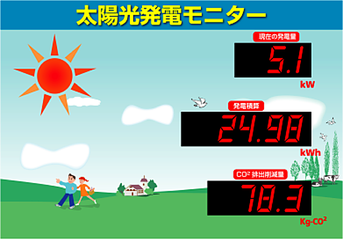

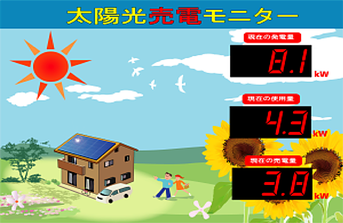

「発電モニター」 「売電モニター」
現在発電量=3桁 発電電力=3桁
発電積算量=5桁 消費電力=3桁
Co2排出削減量=4桁 売電電力=3桁

(A4サイズは、表示項目が2項目です)

共通仕様

測定入力信号 ACクランプセンサ2系統
(DC測定オプション)
パワコン通信 RS-485(オプション)
接続種別 AC100V 単相 2/3線式
データロガー機能 1年間の発電量(月・日単位)で記録
PC接続 I/F USB 2.0
無線通信 パワコンとモニター間(オプション)
発電積算量リセット 外部端子短絡又はS/W3秒以上連続押し
使用温湿度範囲 ・温度 0~+40℃
・湿度 30~85%RH(結露なきこと)
電源・付属品 ・ACアダプタ DC5V
・交流電流クランプセンサ 50A 2個

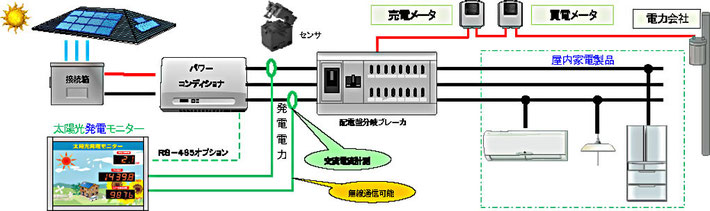

発電モニター」単相3線接続はどうするの?

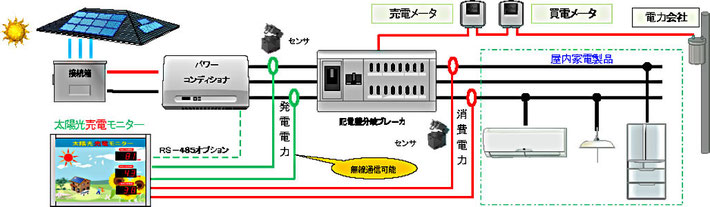

「売る電モニター」単相3線接続はどうするの?

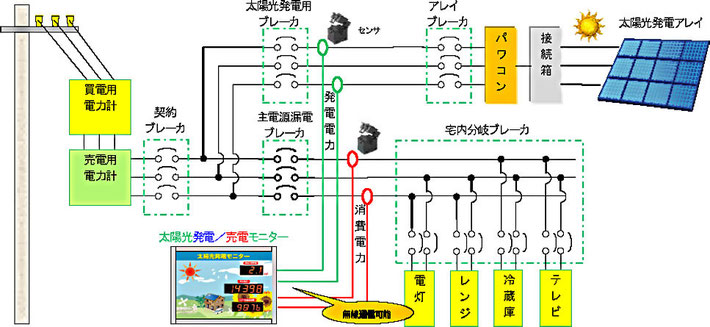

「系統連結の接続」はどうするの?

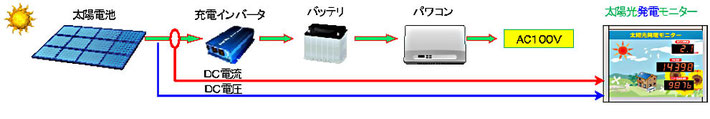

「独立電源」のモニターもできます。

SUN-A4,A3,A2,A1 LED表示型発電量モニター資料
sun-monitarou-series.pdf
PDFファイル 1.4 MB
