移動式モジュール性能診断ステーションPVクリニッカー PVC-2E

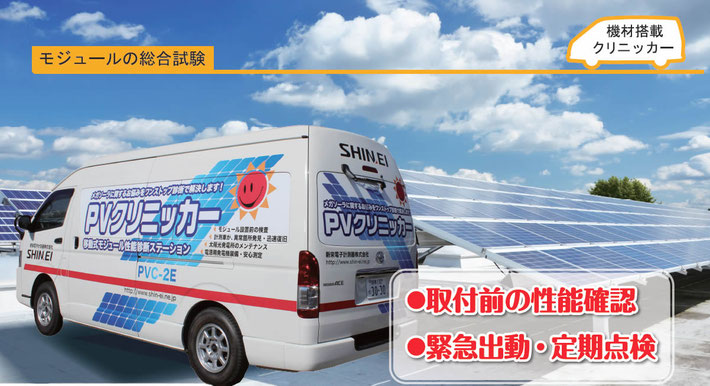

移動式モジュール性能診断ステーションPVクリニッカー

クリニッカー特長

  • 太陽電池の設置現場でPVモジュールの良否判定が可能
  • 検査用光源にLEDソーラ光源を使用し高速・安定点灯(24 時間検査可能)
  • ELカメラでマイクロクラックの検査が可能
  • 高性能I - V カーブトレーサで故障診断
  • 短絡電流・開放電圧・最大出力など基本性能を測定
  • 結果はシールプリンタで印刷しモジュールに直接貼付

メガソーラに関するお悩みをワンストップ診断で解決します。

  • 運用前のトラブル解決
    太陽電池設置前に性能を確認したい。
  • 発電所の転売
    性能確認して顧客に引き渡したい。
  • 運用中のトラブル解決
    出力低下の原因を現場で調査したい。
  • 定期点検
    天候に関係なく太陽電池の経年変化を検査したい。

1日からのレンタルも可能、お手軽にご利用いただけます。

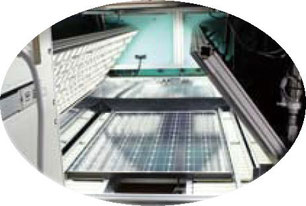

クリニッカー内部 EL検査
クリニッカー内部 EL検査

搭載設備

移動式モジュール性能診断ステーション

<この1 台にオールインワン>

I-V カーブトレーサ

LED ソーラー光源

EL赤外線カメラ

EL検査用のバイアス電源

シールプリンタ

制御用パソコンとモニタ

発電機2.4 kVA



作業フロー

バーコード情報の読込
バーコード情報の読込
パネルを1 人でセット
パネルをセット
スタートボタンを押すだけ
スタートボタンを押すだけ
診断結果 シール印刷
診断結果 シール印刷

設置仕様

1)測定モジュール

・最大計測寸法:1000mm×2000mm

・最大容量:100V 15A

2)I-V測定器

・最大電圧:100V 最大電流:15A

・I-Vサンプリング数:1024ポイント

・測定時間:500ms

・測定繰り返し時間:1分間に1回

3)I-V測定光源

・発光素子:LED

・最大発光時間:1秒

・発光範囲:1150mm×2150mm

・発光スペクトル:右記のスペクトル

4) EL測定

・カメラ分解能:2048(H)
 ×2048(V)

・読出し速度:30フレーム/秒

5)電源

・商用電源:電圧100V 電力15KW

・搭載発電機:ガソリンエンジン

 AC 100V出力

6)車両

 ・トヨタレジアスエース

(スーパーロング・ワイドボデー
・ハイルーフ)

・サイズ(全長:5380mm
    全幅:1880mm

    全高さ:2285mm)

・ナンバー種別:1ナンバー

・エンジン:ガソリン2700l
 駆動:4WD

I-V測定器グラフ

I-V測定グラフ

I-V測定光源グラフ

場所ムラ:±5%、STI(短期):±1%
場所ムラ:±5%、STI(短期):±1%
