概要

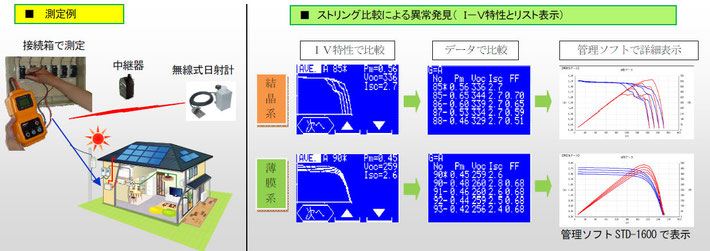

 一人1台テスタ感覚で簡単測定(I-Vカーブが表示できます)

住宅などの太陽電池施工現場で簡単に発電容量測定を行えます。
ストリング(1直列)単位で測定出来るので、最大出力の比較判定が簡単に行えます。

据え付け時や定期点検時に測定を行うと、I-Vカーブ・最大出力「Pm」・開放電圧「Voc」と短絡電流「Isc」と曲線因子「FF」が表示されます。

設定することで測定時の判定項目として、Pm・FFの状態を判定できます。
測定は、片手で測定プローブを接続箱のブレーカーに接続する事で簡単に行えます。

結果は、内部メモリに最大100件保存されます。

構成内容

 IVH-1000Z

・本体  IVH-1000Z
・施工データ管理ソフトSTD-1600
・無線式(日射計・温度計)
・コンセントルータ(距離延長中継器)

特長

1) 太陽光発電の発電能力をI-V(電流-電圧)特性として波形と数値で測定出来ます。
2) 1回の測定で各種のデータ取得が出来ます。
 ◆短絡電流=Isc ◆開放電圧=Voc ◆最大出力=Pm ◆曲線因子=FF
3) 自動測定スタート機能で簡単に測定が可能です。
4) 使いやすい4つのボタン操作
5) 操作手順

1.「F2(測定)」ボタンを押します。
2. 測定リードを太陽電池に接続(無極性)します。
3. 接続後1秒経過すると自動測定を開始します。
4. 測定結果表示後、測定リードを外します。
5. 結果保存の場合は「F1」ボタンを押し保存します。

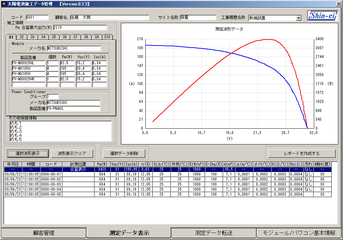

SDT-1600:施工データ管理ソフト(標準添付)

・顧客情報登録
・測定データの表示確認
・メンテナンスデータ保存
・施工業者情報
・顧客レポート作成

装置仕様

項目 IVH-1000Z
電圧測定有効範囲 20V~1000V 表示分解能 1V
電力測定範囲 10kW 表示分解能 0.1kW
データメモリ数 400件
時計機能 有り
測定時間 約1秒・放電ウエイト無し
電圧測定精度 ±5%F/S以内
電流測定有効範囲 1A~10A 表示分解能:0.1A
電流測定精度 ±5%F/S以内
使用温湿度範囲 ・温度 10℃~+40℃
・湿度 30~85%RH(結露なきこと)
表示器 LCDグラフィック表示器
(128×64 青 バックライト付き)
負荷方式 コンデンサ方式
表示方式 I-Vカーブ表示
測定ポイント数 120点
電源 単3形アルカリ乾電池 4本・自動パワーオフ5分
電池寿命 ・測定回数=400回
筐体寸法(mm) W=120mm H=70mm D=230mm
質量 約1.2kg
付属品 ・収納ソフトケース・測定プローブ(1.5m)
・単3アルカリ乾電池 4本
