直流安全検査装置 KP-DT1000A
特長

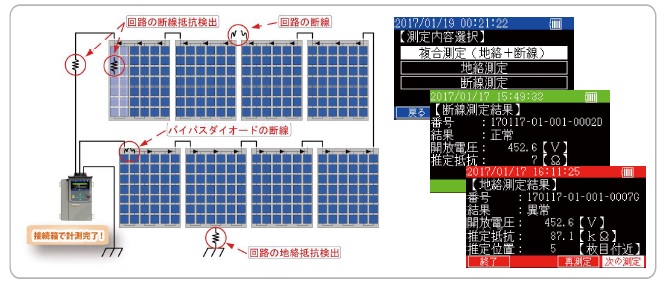

◎ 地絡,断線,バイパスダーオードの短絡を1台で検査可能。
◎ 天候に影響されず、測定が可能。
◎ 住宅用からメガソーラーまで幅広く対応。
◎ 位置特定機能により、モジュールごとの測定が不要。
◎ ワンプッシュ操作でラクラク自動測定。
本体仕様
| 表示部 |
カラーTFT液晶(4.3インチ) |
|
寸法 |
W166mm×H265mm×D69.5mm(突起部除く) |
|
質量 |
約2.0kg(電池搭載時) |
|
電源 |
単2形アルカリ乾電池4本 |
|
稼働時間 |
約5時間 |
|
内部メモリ |
2000データ(複合測定の結果は2データ分) |
|
データ出力 |
csvファイル |
|
インタフェース |
USB2.0 |
|
付属品 |
測定プローブ(ピン：赤黒各1本,ワニ口：緑1本) 日常点検用ケーブル,USBケーブル キャリングケース,ショルダーストラップ 単2形アルカリ乾電池4本,取扱説明書,校正書類 |
|
標準価格 |
\550,000-(税別) |
測定仕様
| 測定項目 |
開放電圧 |
地絡抵抗 |
断線抵抗 |
バイパスダイオードの順方向電圧 |
|
測定条件 |
日中(日射量：100W/㎡以上推奨) | 夜間(開放電圧：20V以下推奨) | ||
| 測定単位 | モジュール単位,ストリング単位 | |||
| 測定範囲 | DC0.1V～1000.0V | 50kΩ～2000kΩ | 1Ω～1000Ω | DC0.1V～69.9V |
| 位置検出範囲 | - - - - - | 最大25直列 |
最大20直列(PN接合) 最大25直列(ショットキー) |
|
| 位置検出精度 | - - - - - | 測定枚数の±10%以内 | ||
※製品の仕様は予告なく変更されることがあります。
