ドローン診断システム 赤外線サーモグラフィ搭載機

NEW 『Aerialシリーズ』

ドローン診断システムの特長

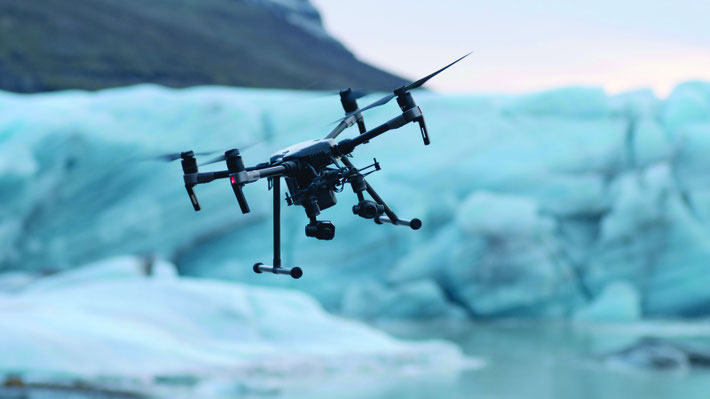

ドローンで異常発見



◎コンパクトボディで1人でも持ち運び可能な体積を実現。

◎GPS・IMUによる自立飛行 安定したホバリングの継続可能。

◎プロポとの交信が途絶えても自動的にスタート地点に帰還。

◎機体・3軸ジンバル・カメラのセット販売を実現。

◎高性能赤外線サーモグラフィZenmuseXT2搭載

◎熱画像+可視画像をmicroSDカードに自動保存。(同時撮影可能)

赤外線サーモグラフィでの撮影内容

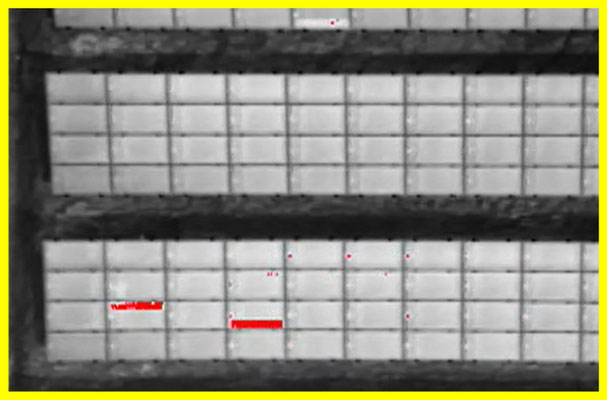

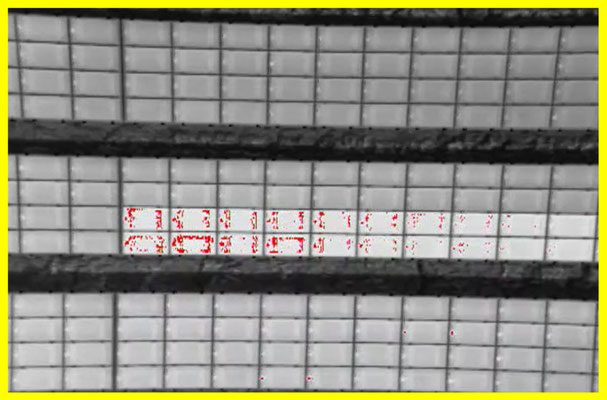

クラスター異常        ストリング異常

装置仕様

ドローンAerial機体 MATRICE200
ローター数 4枚(15インチ)
サイズ 887×880×378mm
機体総重量 3.8kg(バッテリ込み)
飛行速度 最大:23m/秒(ATTIモード 無風時)
フライト時間 約20分(4,280mAhのLipoバッテリ2個搭載時)
動作周波数

922.7MHz~927.7MHz 2.400GHz~2.483GHz



4K Ultra HDカメラ(可視画像)
有効画素数  12.4M
FOV(画角)  94°
記録画素数   3840×2160(4K) 1920×1080(FHD)
記録 動画:MP4/MOV 写真:JPEG/DNG microSD
タイプ  1/1.7インチCMOS



サーモカメラ Zenmuse XT2
種類 6445R 13mm(30Hz)
解像度
(画素数)
640×512
FOV(画角) 32°×26°(19mm)
ズーム 1×、×2、×4、×8
記録 動画:MOV、MP4 写真:JPEG、TIFF(温度付)

温度測定範

高感度:-25℃~135℃ 低感度:-40℃~550℃
センサ 非冷却VOxマイクロボロメータ
標準価格 (税別) \2,380,000-

不良パネルのサーモ映像

Aerial機体

ドローン機体

可視+サーモ画像(同時撮影) ZenmuseXT2


付属部品

ZenmuseXT2

フライトコントローラー

コントローラー

プロポ

ディスプレイ

シンバル

バッテリ×2

収納ケース

温度解析ソフトウェア


尚、仕様は予告なく変更する場合があります。

ドローン診断システム資料
FLIRドローン_カタログ_M200_Low.pdf
PDFファイル 816.8 KB

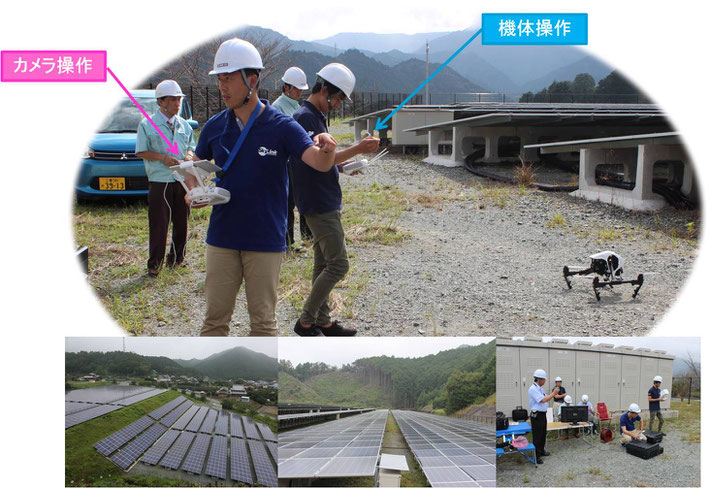

ドローンによる点検風景

■自動飛行により1MWの太陽光発電所の点検を約20分(赤外線サーモカメラ10分+可視画像10分)で実施

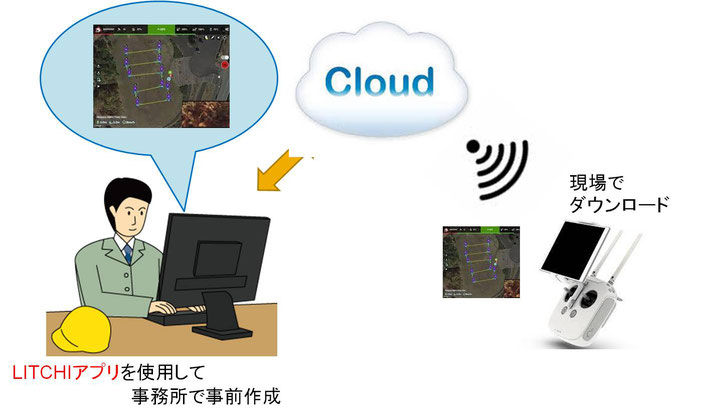

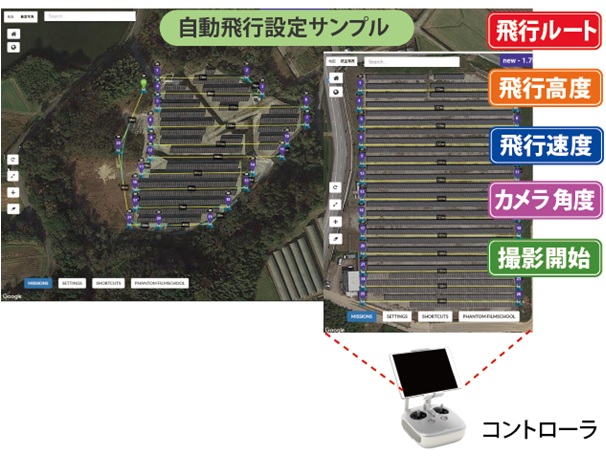

自動飛行データ作成   LITCHIアプリを使用した例

測定結果の判断方法

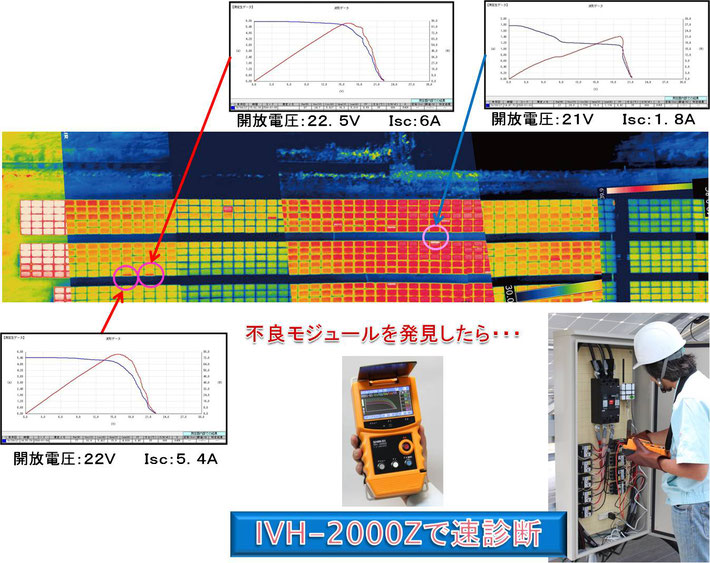

■不良モジュールを発見したらI-VカーブトレーサでI-Vカーブをその場でチェック

5月25日(木)13:30~ 品川駅周辺 専門家によるドローンセミナー(有料)

NHK撮影協力  ー福島県裏磐梯五色沼ー

4K可視画像と赤外線サーモカメラ
