MTU-500 デジタル・アナログカメラ検査装置
概要
本装置は、デジタル・アナログカメラに接続し、カメラ画像取得やフォーカス調整や性能検査などを行なうための検査装置です。開発・生産工程に適しています。
特徴
- アナログカメラ・デジタルカメラの両方に対応
-
- アナログカメラ・デジタルカメラ用ポートを保有しており、本装置1台でどちらでも検査できます。
- デジタルカメラには別途インタフェースユニットが必要です。
- MIPI等のI/Fにも特注対応が可能です。
- USB3.0接続
-
- 高速にカメラ画像の取得が可能です。
- ケーブルでの接続のため、設置が容易です。
- 検査用アプリケーションを標準提供
-
- 標準検査項目が提供されます。標準検査項目はコマンドとして用意され、それを組み合わせたシナリオを作成することができます。検査リトライや判定結果に応じた処理を作成できるため、様々な機種に対して柔軟な検査が可能です。
- 標準検査項目で不足の場合、お客様用とに合わせ、別途、追加開発を承ります。
- カメラ用電源の制御
-
- 本装置からカメラに電源供給できるため、別途電源装置を用意する必要はありません。
- 外部機器の制御
-
- 検査用アプリケーションでは、KEYENCE社製のバーコードリーダー(SR600/HR400等)を用いて、カメラ製品のバーコードを読み取り、生産ログに格納することができます。
- オプションのIO-BOXを利用することで、検査用アプリケーションからPLC等の外部機器をI/O制御することもできます。
構成

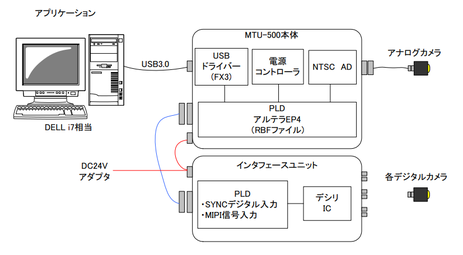

基本的な構成のイメージは以下の通りです。
| MTU-500 | デジタル・アナログカメラ検査装置 |
| インタフェースユニット |
デジタルカメラとのインタフェース基板 デジタルカメラ製品仕様に合わせ、別途、設計・開発いたします。 |
| 検査用アプリケーション |
標準検査項目の入った検査アプリケーション シナリオ形式のため、お客様が柔軟な検査を設定できます。 なお、標準検査項目では不足の場合、別途、追加開発を承ります。 |
仕様
| （１） 電源仕様(カメラ用電源) |
・可変範囲 ０～１２Ｖ 電圧精度±５％／FS 電流計測１２Ｖ時 最大３００ｍＡ 精度±４％ ６Ｖ時 最大４００ｍＡ 精度±４％ |
| （２）電源ＯＮ／ＯＦＦ | ・メカニカルリレー |
| （３）デジタルＩ／Ｆ | ・データバス１６ＢＩＴ（ＬＶＤＳ） |
| （４）制御信号 |
・ＭＣＬＫ ・ＶＳＹＮＣ ・ＨＳＹＮＣ |
| （５）最大速度 |
・Ｐ－ＣＬＫ １５０ＭＨｚ ・ＵＳＢ３．０ ４００MB／Sec |
| （６）ＹＵＶ／ＲＧＢ変換 |
・アプリケーションによる演算 Y16-235、0-255を選択可能。 |
| （７）ＮＴＳＣ入力 |
・ＯＫＩ製ＡＤ変換（FJDL86V7666） ・ＡＤ変換(10BIT 60MHz) |
| （８）コネクタ |
・デジタル部フラットケーブル６８ピン（長さ３０ｃｍ） ・アナログ部(日圧8P BS8P-SHF-1AA) ・アナログ入力 BNC |
検査用アプリケーション(標準検査項目)
（１）起動電流・電圧検査
（２）周波数検査 ＰＣＬＫ・ＶＳＹＮＣ
（３）ゴミ・欠陥検査
（４）Ｓ／Ｎ比検査
（５）フォーカス検査
（６）解像度検査
（７）画角検査
（８）ＴＶ歪検査
（９）シエーディング検査
（１０）色再現性（位相・飽和度）検査
（１１）グレースケール階調検査
