B-BOX-4S チャートBOX
◆ＵＳＢで、ＰＣから操作が可能、 輝度リモート設定式ビューワ搭載
概要
カメラの画素欠陥・シミ・ゴミ・色位相・グレースケールなどの検査を行うために必要な、チャートやビューワの明るさを、ＰＣからＵＳＢで制御できる、セル生産用チャートＢＯＸです。
チャート・フィルタ・ビューワの移動コントロールは、カメラ専用検査ソフト「Ｉｍａｇｅ Ｃｈｅｃｋｅｒ」のコマンドで簡単に制御できます。
特長
1）ＰＣとＵＳＢで接続するので、簡単に使用できます。
2）手元に操作ＢＯＸが用意されているので、計測開始・停止の操作が可能です。
3）チャート・フィルタ・ビューワがそれぞれ独立制御可能です。
4）天板を穴明き型に変更する事で、無限大のフォーカス検査に使用できます。
装置仕様
| 移動部 | |
| ビューア |
・移動距離 ＝ 150ｍｍ ・ビューワ ＝ 白色 ＣＡＢＩＮ製 ＣＬ－5000Ｐ使用 |
| マクロチャート |
・移動距離 ＝ 150ｍｍ（チャートは客先用意） ・100×86の拡散板にマクロチャートを貼り付けて使用します。 |
| カラーチャート |
・移動距離 ＝ 150ｍｍ ・チャート＝グレースケールチャート＋カラーチャート |
| 輝度設定ビューア |
・移動距離＝100ｍｍ、照度3段階自動切換え可能 （明るさはＶＲで半固定、切替はシナリオで設定） |
| 遮光カバー |
・回転移動型黒板 |
|
操作ＢＯＸ部 |
|
| 操作スイッチ |
・5個（ＳＴＡＲＴ・ＳＴＯＰ・ＯＫ・ＮＧ・ＯＲＩＧＩＮ） |
| ランプ表示 |
・4個（計測中・ＯＫ・ＮＧ・ＰＯＷＥＲ） |
| その他 | |
| 焦点距離 |
カメラ台上面からチャートまでの距離＝100～130ｍｍ （マクロ焦点距離で使用して下さい。） |
| 外形寸法 |
Ｗ＝400 Ｈ＝250 Ｄ＝300 |

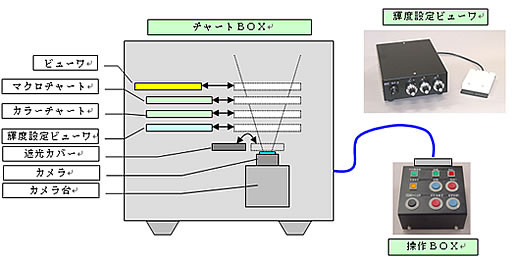

| ＢＯＸ構造略図 |
側面図(下記参照) |
※仕様は予告なく変更する場合があります。
