◆単独に5個の電池を充電

概要

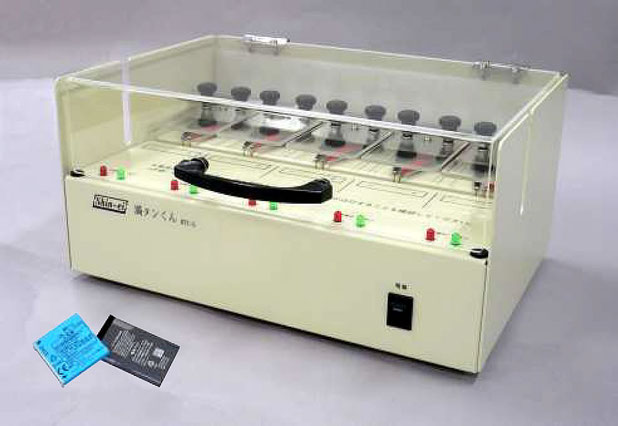

携帯電話用電池充電器
携帯電話用電池パック専用充電器です。単独に5個それぞれ充電が行え、充電が完了すると自動的に充電を停止します。電池個別の特別な設定は必要ありませんので電池の機種を気にせず充電が行えます。

操作手順

1.装置のメイン電源をONにします。
2.接触ユニットを持ち上げ、電池パックを台に置きます。

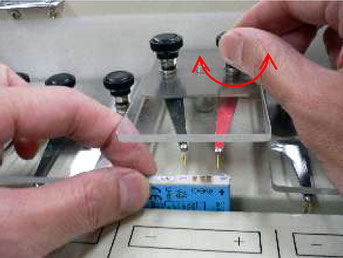

3.接触ピンを左右に移動しながら接触ユニットを下ろし、電池パックの+、-端子にピンを接触させると自動的に電池パックの充電を開始します。

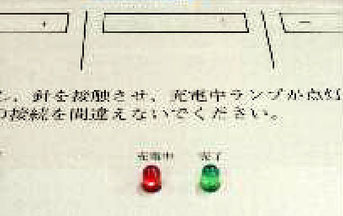

4.充電が終わると“完了”LED(緑色)が点灯します。

安全性

・電池パックの着脱を確実に検出する電池未接続検出機能を備えています。
・充電完了後は、自動的に電池パックの電圧監視をし、充電完了後に本装置に装着したままでも安全です。
・充電安全タイマを内蔵していますので長時間の充電をすることはありません。
・過電圧状態が検出されると、充電を停止します。
・安全カバーが用意されていますので、充電中に物が落ちたりしてショートなどの保護をします。
・充電制御回路は、「TEXAS INSTRUMENTS」社製の専用チップ(bq24108)を使用し、安全性が高いです。

装備仕様

充電対応電池 リチウムイオン/リチウムポリマ 1セル
定格電圧 3.6V~3.8V
定格電流 550mA~2000mA
充電電流 550mA ±5%(固定)
充電制御電圧 4.2V(bq24108の仕様に準ずる。)
充電制御方法 定電流・定電圧方式(bq24108の仕様に準ずる。)
±電極 固定(電池パックの“+” ・ “-”の接続を間違えないで下さい。)
最大充電個数 5個
安全カバー アクリル製
対応電池大きさ 立てた場合  H:60 W:55 D:7
寝かした場合 H:35 W:55 D:75
電源 AC100V  ACアダプタ 50-60VA
外観寸法 H:140 W:300 D:200

※仕様は予告なく変更する場合があります。

BTC-5「満タンくん」 携帯電話用電池充電器資料
mantan-btc-5.pdf
PDFファイル 137.4 KB
