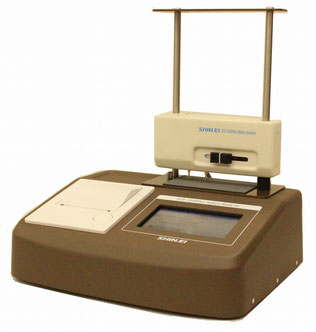

BTA-3000 二次電池テスタ

二次電池テスタ、鉛バッテリーテスタ

◆携帯電話・ノートパソコン・モバイル機器用

正確に知りたいバッテリ寿命

高精度・多品種対応

データで、知る

特性グラフで、知る

良否判定で、知る

選べるデータ抽出で、作業効率が格段にUPします。

■JISC8711 準拠の高精度測定

■使いやすい大型液晶タッチパネル操作

■多品種対応ユニバーサルアタッチメント

■極性自動判別簡単接続

■PCでデータの管理・分析

■プリンタ内蔵

バッテリ寿命を知りたいユーザーに最適

販売

 製品のバッテリクレーム対応

 バッテリ販売の品質保証

 長時間保管のバッテリの管理

 レンタル機器のバッテリ管理

 中古バッテリ販売の選別

研究

 各メーカのバッテリ性能を比較

 バッテリ特性のデータを取得しPCで解析

医療

AEDなどバッテリ機器の定期点検


リチウムイオン電池テスタ
リチウムポリマ電池テスタ
ニッケル水素電池テスタ
ニッカド電池テスタ

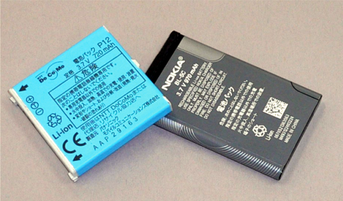

<携帯端末>

携帯電話の端末電池テスタ

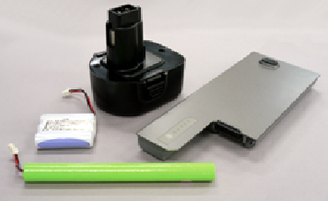

<電動工具・ノートパソコン・デジカメ>

工具、パソコン、PC、デジカメの電池テスタ

概要

ノートパソコン・モバイル機器・無線機・セキュリティー機器・携帯電話や電動工具などに使用されている各種二次電池の電池寿命を正確に計測する事が出来ます。又、短時間寿命検査モードでは160秒で電池寿命を3段階に判定出来ます。

本体にCPUを搭載していますので、各種試験条件の設定等が容易に出来ます。

さらに大型液晶表示器にタッチパネルを採用していますので簡単に操作出来ると共に、測定時の波形や計測データがたいへん見易くなって居ります。

本体にプリンタを内蔵していますので、試験結果を残すことが出来ます。

テスタの特長

 1)短時間で電池の寿命を検査出来ます。

 2)充電機能を内蔵しているため、個別の充電器を必要としません。

 3)試験モードが7モード有り、内容に応じた試験が選択出来ます。

高速寿命チェック 160秒以内で、電池の状態を3段階に判定します。
保護回路解除 過放電などによる保護回路を解除します。
電池の充電 電池を充電し結果を表示します。
放電テスト 電池を放電し容量を計測し容量の計測を行います。
詳細テスト

満充電し設定時間休止後、放電を行い正確な容量の計測を行い、

終了後には満充電されます。
(JIS C 8711の高率放電容量試験準拠)

未登録電池テスト 未登録電池は「電圧・電流」を設定し下記の検査が出来ます。
(電池の充電・放電テスト・詳細テスト・保護解除)
内部抵抗計測 電池の内部抵抗の計測が行えます。

 4)電池接続端子の端子配置の選択が自動です。(プラス・マイナスの端子配列)

 5)電池内蔵温度センサーと、外部センサーでの温度計測が可能で、アラームの発生が出来ます。

 6)検査規格や、条件設定のすべてが、大型液晶表示器で対話式に設定出来ます。

 7)大型表示器を見ながら画面をタッチしすべて操作出来るため熟練を要しません。

 8)検査結果の詳細とデータを内蔵プリンタに出力出来ます。

 9)電池の品種を本体内部に999種登録出来るので、品種選択が簡単です。

 10)電池の規格値(電池名称、定格電圧、定格電流など)をパソコンで編集しUSB経由でダウンロード。

装置仕様

品種設定記憶数 999品種
(電池の電圧・電流を記憶して、電池品種で選択出来ます)
表示器 LCDグラフィック表示器(160×128ドット)
プリンタ 166ドット サーマルドットプリンタ
用紙:幅=58mm 外形=48mm感熱ロール紙
充放電容量仕様 最大充放電電流=3A (設定は、100~6000mA)
使用電池電圧 ニッケル=1~12セル 1.2V~14.4V
リチウム=1~4セル 3.6~14.4V
放電方式 定電流放電方式 ±1%  F/S以内の連続放電
充電方式 ニッケル系 =定電流充電方式
リチウムイオン=定電流定電圧充電方式
電圧計測精度 0.5%  F/S以内
電圧計測範囲 最大 24V
温度計測 コネクタから出ているサーミスタを電池に固定して
温度計測を行います。℃で表示します。
電池極性切替え 電池の端子の電圧を読み、“+”、“-”の信号を
電池の端子位置に合わせ自動切替えを行います。
内部抵抗計測方式 交流方式周波数=1kHz
電源 ACアダプタ(AC100V  150VA以内)
寸法・重量 W=270  H=280  D=220  3kg以内

オプション仕様

ケーブルセット

特殊電池用に用意されています。コネクタから1mのケーブルが付いたケーブルセットです。

(特殊アタッチメントを製作致しますので、ご用命下さい。)

※仕様は予告なく変更する場合があります。
