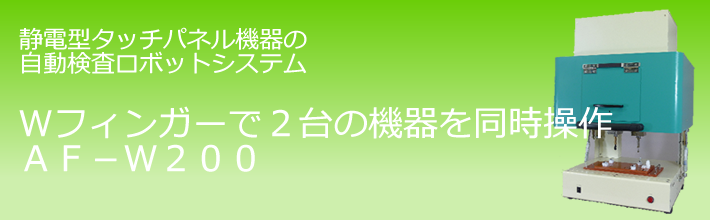

AF-W200　静電型タッチパネル機器の自動検査ロボットシステム

Auto Test System　人手に代わってロボットが自動化

周辺機器

基地局シミュレータ

電圧計

電源装置

オーディオアナライザ

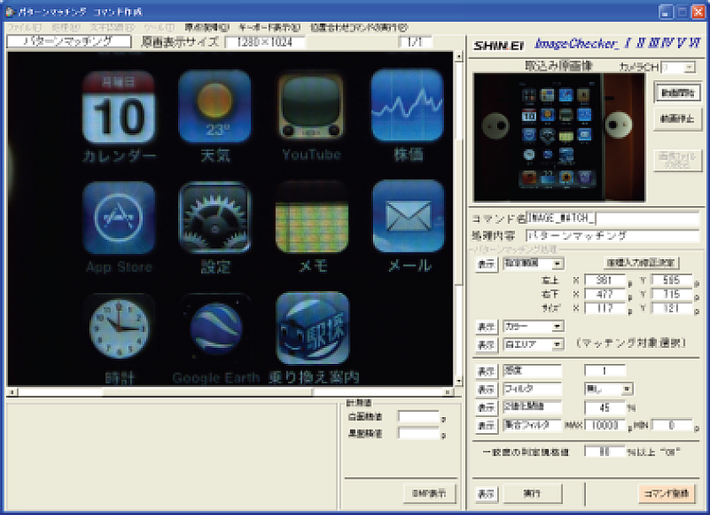

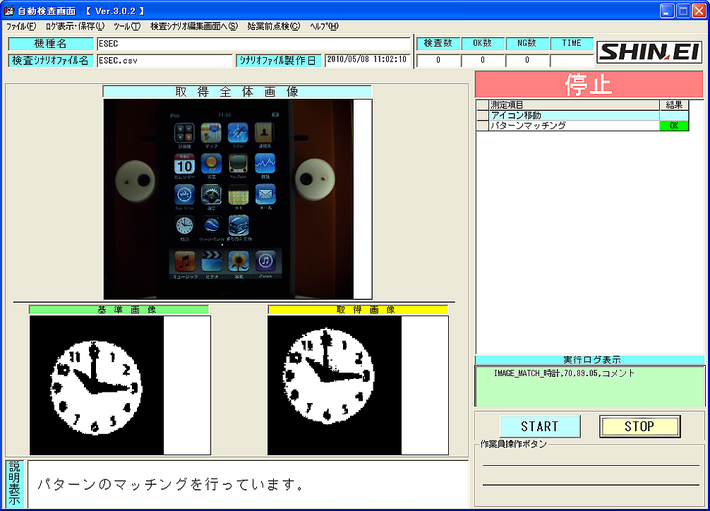

携帯電話や情報端末の機能自動検証評価システムで、人間の代わりにロボットがキーを操作し、状態をカメラで読み込み、画像を検査し機能を検証する装置です。今までは、人間がキーを押し、表示部の画像確認を行っておりましたが、本システムでは、このような検証作業が自動化出来ます。

携帯電話の機能確認やソフトウエア検証と、自動化ラインでの動作検査に最適です。

　1）キーを押すヘッドが2本独立して付いているので、タッチパネルとボタンを押し分けます。

　2）携帯電話のキー位置情報はファイル化されているので機種ファイルを選択することで実行出来ます。

　3）コンパクトサイズで設置場所を選びません。パソコンの横で作業が出来ます。

　4）画像処理用カメラ取り付けベースが用意されています。

　5）制御は、パソコンからのＵＳＢで行うので、どんな場所でも駆動出来ます。

　6）実行プログラムは、ＤＬＬ形式で供給しますので、ＶＣやＶＢから使用出来ます。

動作範囲	・Ｘ＝200・Ｙ＝120・Ｚ＝30 （ｍｍ）
最大速度	・Ｘ・Ｙ・Ｚ＝80（ｍｍ／ｓｅｃ）（ただし80ｍｍ移動時の速度）
位置決め精度	・Ｘ・Ｙ・Ｚ＝0.3 ｍｍ
駆動方式	・Ｘ・Ｙ・Ｚ共ステッピングモータ（オープンループ）
駆動機構	・Ｘ・Ｙ＝タイミングベルト駆動・Ｚ＝すべりネジ駆動
キー保護機能	・保護ばねにより、変位しオーバーロードを防ぎます。キー荷重はバネ圧により調整可能です。

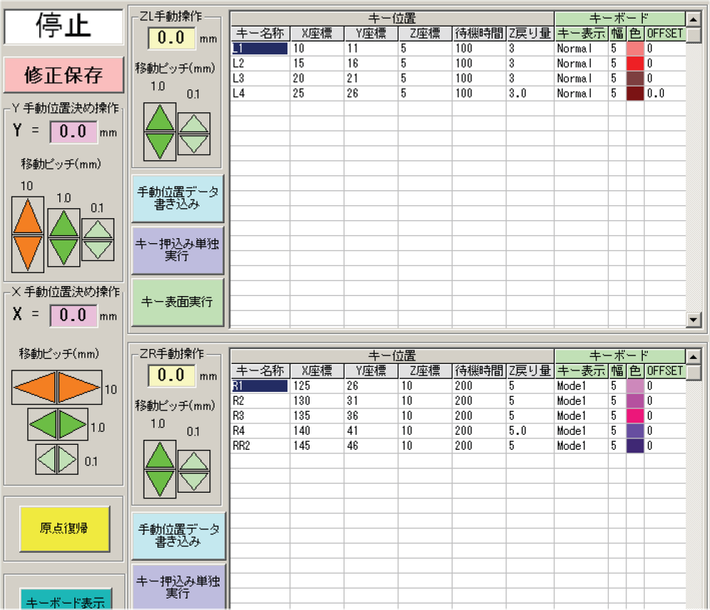

ティーチングの方式	・パソコン画面上でのマニュアル操作画面から可能
外形寸法	・Ｗ＝404 Ｄ＝320 Ｈ＝500（ｍｍ）カバーなし重量＝15Ｋｇ
電　源	・ＡＣアダプタ
