ＡＦ100Ａ・150Ａ「自動検証・評価」システム

Auto Test System　人手に代わってロボットが自動化

オートフィンガ　　

Ｘ＝80・Ｙ＝100　⇒ＡＦ－100

Ｘ＝150・Ｙ＝150 ⇒ＡＦ－150

ソフトウェア検証や、機能検査の自動化

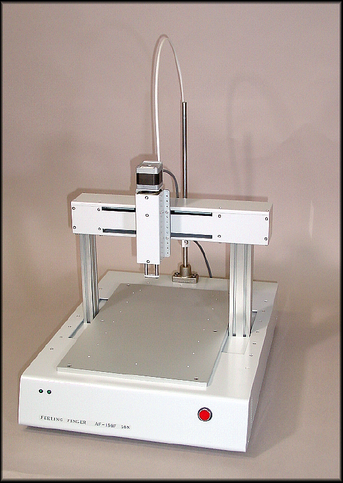

AF150A

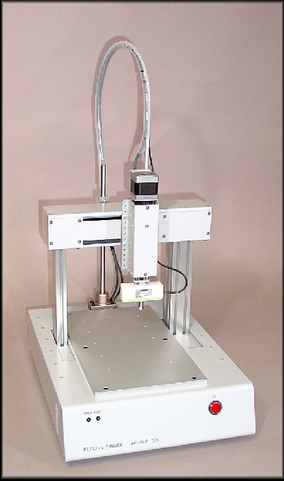

AF100A

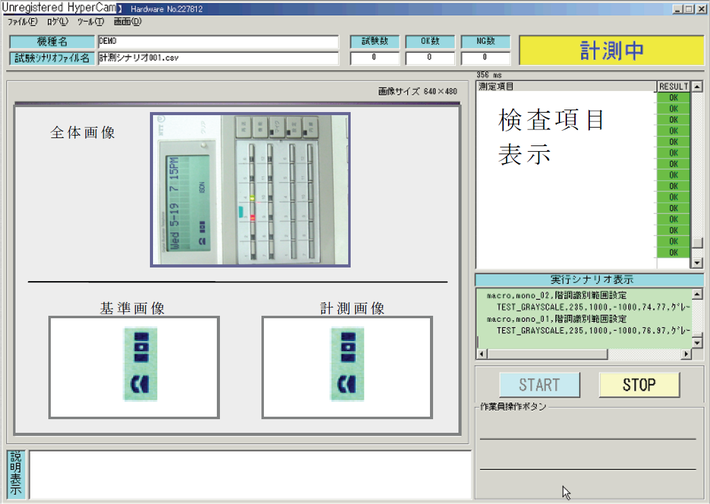

携帯電話や情報端末の機能自動検証評価システムで、人間の代わりにロボットがキーを操作し、状態をカメラで読み込み、画像を検査し機能を検証する装置です。

いままでは、人間がキーを押し、表示部の画像確認を行っておりましたが、本システムでは、このような検証作業が自動化出来ます。携帯電話の機能確認やソフトウエア検証や、自動化ラインの製作に最適です。

　1)評価品質の向上・・・・複雑化するファンクションをくまなく検証

　2)評価コストの削減・・・自動で検査出来るので、人件費削減

　3)評価時間の短縮・・・・新機種ラッシュに有効（シナリオ資産の再利用）

　1)移動部にボールネジを使用しているため耐久性が高い。

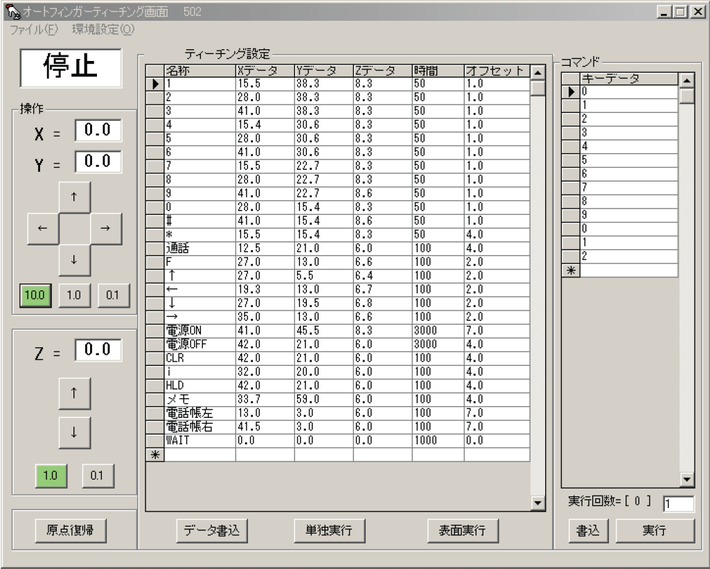

　2)携帯電話のキー位置情報はファイル化されているので機種ファイルを選択することで実行出来ます。

　3)画像処理用カメラ取り付けベースが用意されています。

　4)制御は、パソコンからのＵＳＢで行うので、どんな場所でも駆動出来ます。

　5)実行プログラムは、ＤＬＬ形式で供給しますので、ＶＣやＶＢから使用出来ます。

1)動作範囲	ＡＦ－100 ：Ｘ＝80　　Ｙ＝100　Ｚ＝50　（ｍｍ）ＡＦ－150 ：Ｘ＝150　Ｙ＝150　Ｚ＝50　（ｍｍ）
2)最大速度	Ｘ・Ｙ＝80（ｍｍ／ｓｅｃ）※ただし80ｍｍ移動時の速度　Ｚ＝30（ｍｍ／ｓｅｃ）※ただし80ｍｍ移動時の速度
3)位置決め精度	Ｘ・Ｙ・Ｚ＝0.5ｍｍ
4)駆動方式	Ｘ・Ｙ・Ｚ共ステッピングモータ（オープンループ）
5)駆動機構	Ｘ・Ｙ・Ｚ共移動は、転造ボールネジガイドはリニアーベアリング使用。
6)重量	・ＡＦ－100＝20ＫｇＡＦ－150＝30Ｋｇ
7)電源・電力	・ＡＣ－100Ｖ 100ＶＡ
