SIV-600Z,1000Z 太陽電池アレイテスタ

概要

住宅などの施工現場で短時間に発電容量検査を行え、シリコン太陽電池のＩ－Ｖカーブトレースが出来る小型・高容量のカーブトレーサです。
小さなケースに機能を凝縮しました、大型液晶表示器で、Ｉ－Ｖカーブを見ながら、タッチパネルと操作キーでワンタッチ操作が出来ます。

測定結果は大型ＬＣＤ画面に、Ｉ－Ｖカーブが瞬時に表示され、性能判定が行え、内部に電圧・電流切換えレンジを内蔵しているので、パネル単体の検査も可能です。

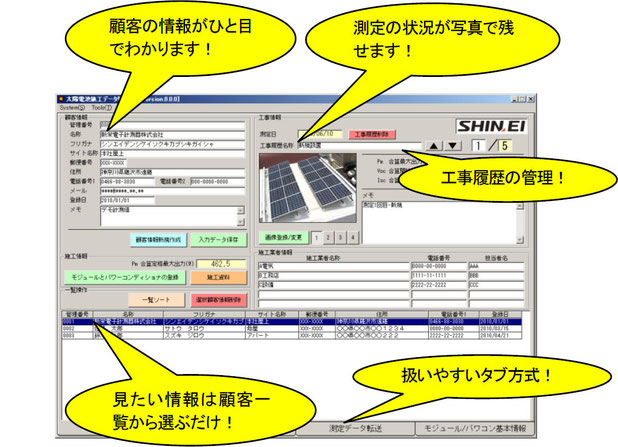

又、ＰＣとＵＳＢで接続する事で、測定結果をパソコンでモニタしたり編集したりする事が出来ます。
フィールドでの測定結果は、内部のメモリに100件のデータ記録が出来ますので、持ち帰ってＰＣ画面上で確認や編集する事が出来ます。

特長

1) 高精度高速測定6秒、波形表示・判定機能も付きます。
2) 1回の測定で各種のデータ取得が出来ます。
◆短絡電流＝Ｉｓｃ　◆解放電圧＝Ｖｏｃ　◆最大出力＝Ｐｍ
◆温度測定（オプション）　◆日射強度（オプション）
3) 電子負荷方式による高精度測定
4) 検査規格や、条件設定のすべてが、大型液晶表示器で対話式に設定出来ます。
5) 大型表示器を見ながら画面をタッチし、すべて操作出来るため熟練を必要としません。

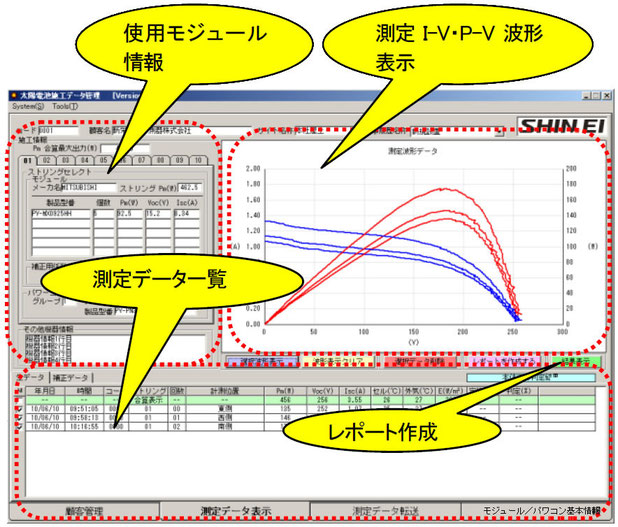

6) 測定データは、ＰＣで表示編集出来ます。
7) 施工現場での測定結果は、内部メモリに100件のデータ記録が出来ます。

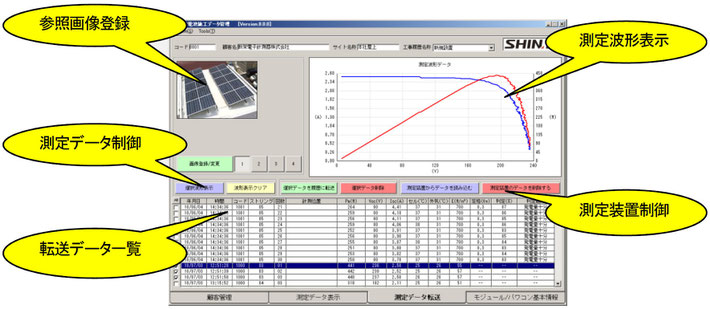

8) 測定結果は、ＵＳＢ経由でパソコンにダウンロードし管理出来ます。

装置仕様

電圧測定有効範囲	10Ｖ～610Ｖ　　　表示分解能：1Ｖ
電圧測定精度	±2％Ｆ/Ｓ以内（入力電圧50Ｖ～610Ｖ以内）
電流測定有効範囲	1Ａ～12Ａ表示分解能：0.01Ａ
電流測定精度	±2％Ｆ/Ｓ以内（入力電流1Ａ～12.0Ａ以内）
電力測定範囲	最大6.00ｋＷ表示分解能：1Ｗ
使用温湿度範囲	・温度　0～＋40℃ ・湿度　30～85％ＲＨ（結露なきこと）
表示器	ＬＣＤグラフィック表示器（タッチパネル）
負荷方式	電子負荷方式
表示方式	Ｉ－Ｖカーブ表示（電圧に対する電流を表示）又は、グラフ（定格値に対する比率表示）を選択
補正機能	有り／無し（選択可能モード選択で設定） ※温度補正係数を設定し補正を行います。（日射量と温度で1000Ｗ／㎡・25℃に換算）
掃引時間（測定時間）	約6秒
測定ポイント数	120点
日射量・温度測定	数値設定または外付け日射計・温度計（別売品）
データメモリ数	100データ
電源	ＤＣ12Ｖ
筐体寸法（ｍｍ）	Ｗ＝280ｍｍ　Ｄ＝280ｍｍ　Ｈ＝110ｍｍ
質量	約４ｋｇ
付属品	・測定プローブ（圧着ピンタイプ）・施工データ管理ソフト（ＳＤＴ－1600）・ＡＣアダプタ（ＡＣ100Ｖ　50ＶＡ以内）・ＵＳＢケーブル（2ｍ）・アースケーブル
