特長

1)内部抵抗・電圧・温度測定ができます。
2)ビルなどの大規模バックアップ電源(UPS)の鉛電池の性能監視
3)大規模倉庫などで使用されるバッテリーで動作するフォークリフトなどの管理
4)測定データは、RS-485でPCにデータ取得します。

◆本体内部メモリーで最大24時間分(10分間隔)のデータログが可能

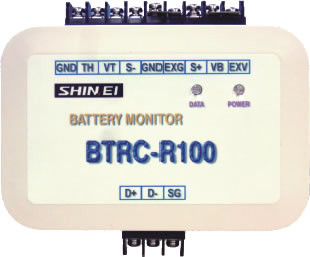

BTRC-R100(RS485タイプ)

装置仕様

測定チャンネル数1CH
測定項目内部抵抗測定、バッテリー電圧測定、温度測定
測定範囲抵抗測定
0~3000mΩレンジ:299mΩ~3100mΩ0~300mΩレンジ:29.9mΩ~310mΩ
0~30mΩレンジ:2.99mΩ~31mΩ
電圧測定
 バッテリーからの給電時
9~37Vレンジ:9V~37V
外部電源給電時
9~60Vレンジ:0V~60V
温度測定
 0~90℃
測定精度内部抵抗測定:各レンジ±3%FS
電圧測定:±3%FS
温度測定:±3℃
内部抵抗測定方式交流信号印加方式(周波数1kHz)
電源バッテリー給電/外部別電源共通:9~38V
内部メモリー各測定項目を10分間隔で最大24時間取得可能
通信仕様RS-485(R100)

※仕様は予告なく変更する場合があります。

BTRC-R100/Z100 鉛電池性能監視システム資料
25_2.pdf
PDFファイル 3.5 MB
